东丽巴赫单个前置过滤器交底：

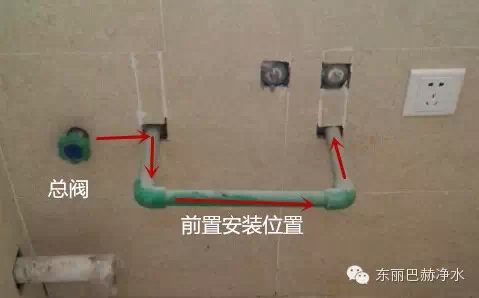

前置过滤器安装在家里总进水处,一般位置选择在台盆下面最佳，把总水管拉到台盆下面，如图在进水前端加阀门，然后管子焊接成一个U字形出墙外，高50cm、宽30cm、深15-20cm左右，注意预留下水排污。如果是全自动前置则再预留一个电源(特殊情况可预留在管道井内）

安装结束

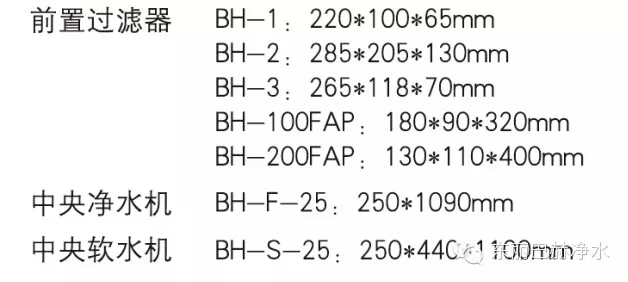

东丽巴赫全套25系列交底：

安装位置可以选择在阳台、车库、设备间、楼梯下面或其他适合的地方

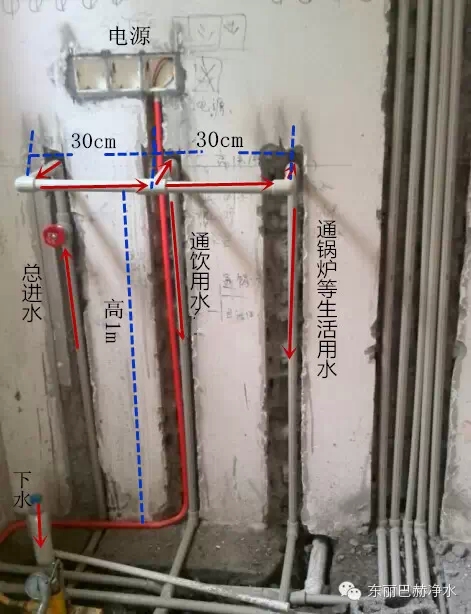

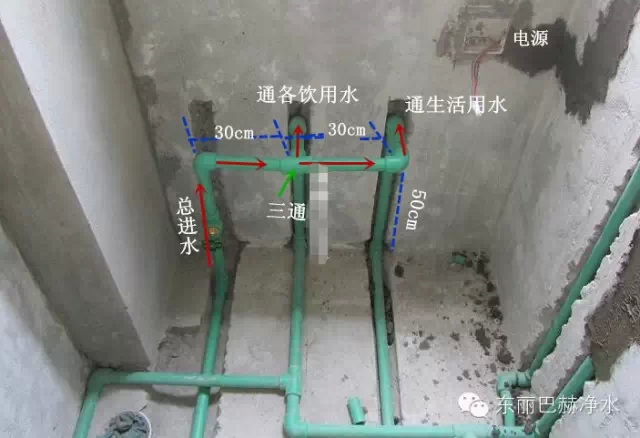

最左边第一根管路是总进水，前置的进水口，在总进水前端预留总阀门；

中间第二根管子是中央净水的出水口，单独通向厨房用水及其他直饮水处；

最右边第三根管子是软水出水口，通向锅炉、卫生间、洗衣房等各生活用水处（除喝的水之外的所有用水）。

三管间距最好30cm，离地成型高度1m，必须预留电源和下水。

，

25全套安装完毕正面图

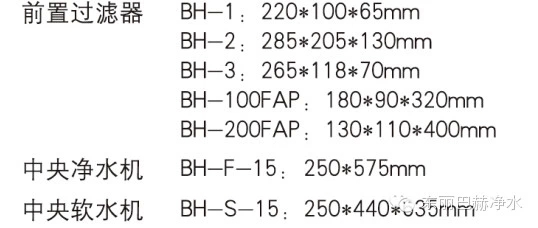

东丽巴赫全套15系列交底：

15系列的同时可以选择装在橱柜里，也可选择阳台、车库、设备间、楼梯下或其他适宜的地方。

管路走法与25系列都是一样的，因机器尺寸不同需降低预留口的高度。

水口高度最好离地50cm，间距30cm,同样必须预留电源和下水。

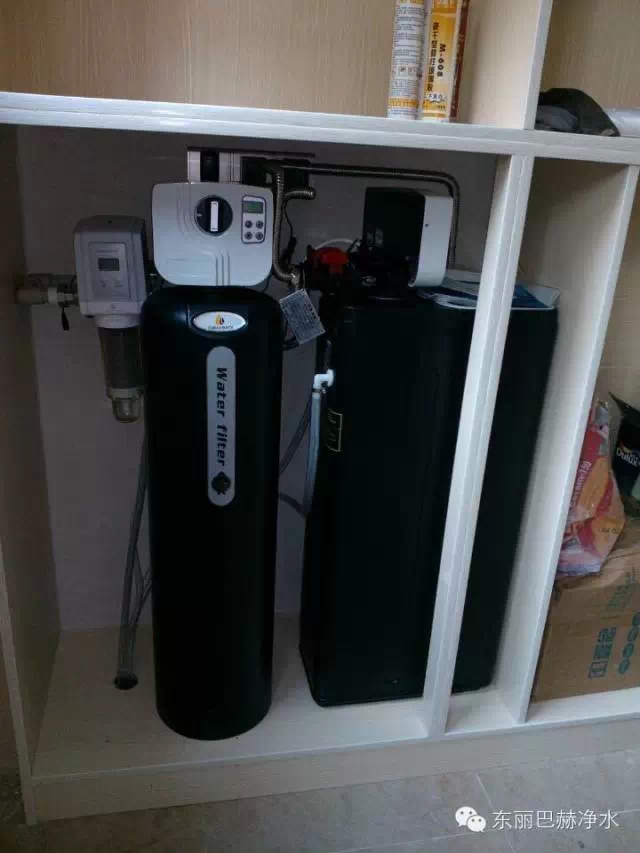

15全套安装完毕俯视图

前置+中央净水

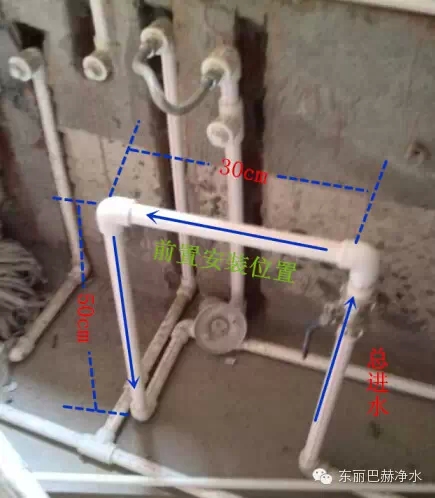

中央净水器的安装和前置一样必须在主管道上串联在一起，将全屋用水净化。因此交底时只需根据型号大小选择适合的位置预留即可，电源和下水是绝对不能忘记的。下图为15系列中央净水在橱柜位置预留图：

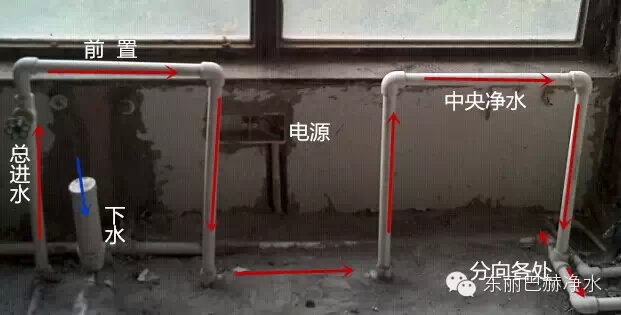

最左边加总阀门的U型管（前置）是总进水，装前置过滤器；与最右边的U型管（中央净水）相通，装中央净水器，之后出水再分送到家里各个用水点。

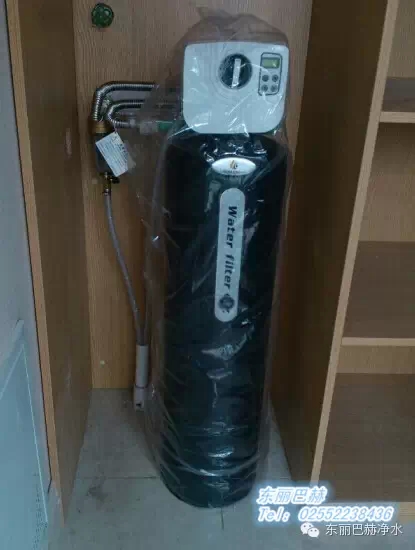

25系列中央净水安装完毕正面图

前置+中央软水

软水作为生活用水使用，必须与饮用水分开，因此交底时在前置与软水管路中间单独排一路到厨房和其他饮水点。然后根据型号尺寸大小来选择合适的位置，电源和下水一定记得预留。下图为15系列中央软水橱柜位置预留图：

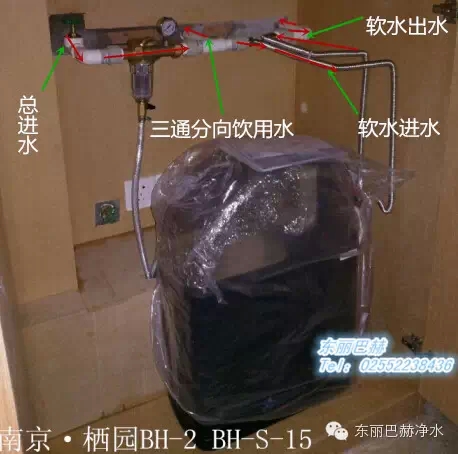

最右侧下方有个总阀，为总进水，管路的水流方向是从右到左，锅炉分水器上方的U型水管（前置）是安装前置的位置，与之连通的冷水头丝口是预留的厨房的饮用水端口。三通分路过后的另一路水是送到软水机的，最左边的U行水管（软水）就是软水机的位置，保证喝的水不经过软水。

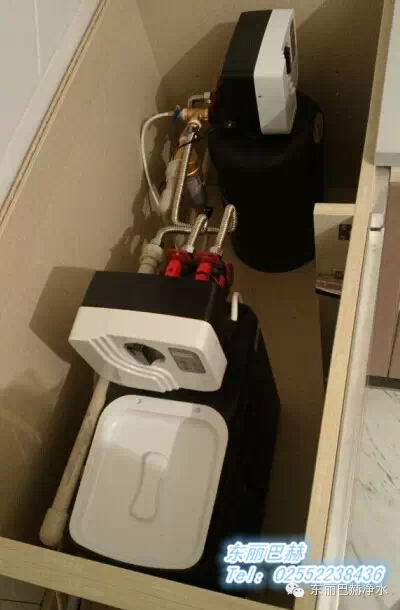

15系列中央软水安装完毕侧视图
